Pincab 43" 4K Hypermc

Bonjour,

Allez le pincab étant bien avancé, voici quelques étapes de sa réalisation.

Config du Pincab :
Une tour PC orientée gamer comprenant :
- carte mère MSI B150 gaming M3
- un processeur Intel i5-11400F à 4.4 Ghz (6 coeurs, 12 threads)
- carte Vidéo Geforce RTX 2080 8gb
- 16 Go de mémoire Ram
- 1 disque dur principal. Mon C: SSD SATA M.2 860EVO de 1 To
- 1 disque dur pour backup. Mon D: un disque classique de 1To
- Windows 10 pro X64 officiel

Les écrans :
- Playfield 43" SAMSUNG 43TU8005
- Fronton 28" LG28TL520V
- DMD Ecran de 17" SAMSUNG récupéré en déchetterie

Les Toys :
- 1 KL25
- 4 Mosfets
- 7 Contacteurs (2flips, 2 slingshots, 3 bumpers)
- 1 Balancier Tilt
- 1 Knocker
- 1 Shaker

Audio :
- 1 Ampli Lepy 2.1
- 1 HP de basse pour la caisse
- 2 HPs pour le fronton

Logiciels :
- Visual Pinball X
- Pinball FX3 sous Steam en version officielle
- PinUp Player,...
- Un Front End Superpin de ma fabrication pour faire défiler les tables

Allez, on est parti, donc au début il y a eu ça :



Sur l'écran de mon PC de bureau (bien pratique le mode rotation d'écran)
Cela m'a permis de voir les progrès des logiciels VPX et PFX3 ces dernières années. Le fait que déjà au clavier j'arrivais à atteindre des finales, cela ma motivé pour la fabrication d'un vrai Pincab.

Pour le Frontend, dégoutté qu'Hyperpin ne fonctionnait plus sous windows10 (très mal), et rebuté par les Tutos d'installations en "40 pages" de PinballX, en attendant le matos, je me suis lancé dans la création d'un Frontend léger.

Baptisé Superpin (pour le clin d'oeil au regretté Hyperpin) que j'ai programmé avec Visual Studio.
Un fichier .exe de moins de 500ko, on configure dans un fichier .ini les chemins d'accès, de Visual Pinball, des images, et la taille de l'écran. Et c'est tout... suffit juste de nommer les images avec les noms des tables Visual Pinball et elles sont automatiquement reconnues.
Me resterait encore à développer un mode tables favorites, mais pour le moment, cela tourne déjà pas mal... A suivre sur le sujet

Allez on passe à la caisse
Pour les dimensions, voulant surtout avoir une vraie lockbar, je suis parti sur des dimensions d'un flipper Widebody
J'ai utilisé du contreplaqué en 18mm pour toute la caisse et en 15mm pour les planches de fond.

Mon père (RIP) ancien menuisier, de son vivant m'avait enseigné quelques rudiments de menuiserie et m'a laissé quelques vieilles machines à bois, toupie, raboteuse,... Cela m'a beaucoup servi, mais j'avoue que je me suis bien creusé la tête pour réaliser les assemblages autoserrants. Avec le bon outil et un peu de colle ça le fait bien. Ni vis ni clous et ça tient

Bon après quelques (beaucoup) heures je suis arrivée à ça :


J'avais 2 cm de libre de chaque côté de l'écran, donc cadre en bois (sorte de bezel) amovible que je soulève simplement si je veux intervenir en dessous.

Encore quelques heures et voici une version white wood


Avec la rainure sur le fronton pour le T-Molding.
J'ai râlé pour la lockbar (acheté neuve) sur laquelle le système de fixation était collé, et non soudé comme à l'ancienne.
Vu que j'avais prévu une peinture au four, ce n'était pas bon. Donc j'ai décollé puis soudé comme j'ai pu, en galérant car le métal est fin. Bref au final, c'est pas mal, mais y'a mieux.
A noter aussi que je me suis fait avoir avec le système de charnière pour le fronton. J'ai pris celles que l'on trouve sur le net, mais elles ne sont pas compatibles avec ma forme de fronton. Les côtés de mon fronton étant rectangulaires et non trapézoidaux comme sur les williams/bally, quand on bascule, au bout d'un moment, cela coince. En fait il faudrait des charnières qui vont plus loin (comme celles de STERN). Mais on en trouve pas. Bref, la connerie étant faite, j'ai laissé comme ça.

Et puis cette forme de fronton (de type Stern) en laissant plus de place sur le bas, permet surtout d'avoir l'écran du DMD orienté vers le haut.

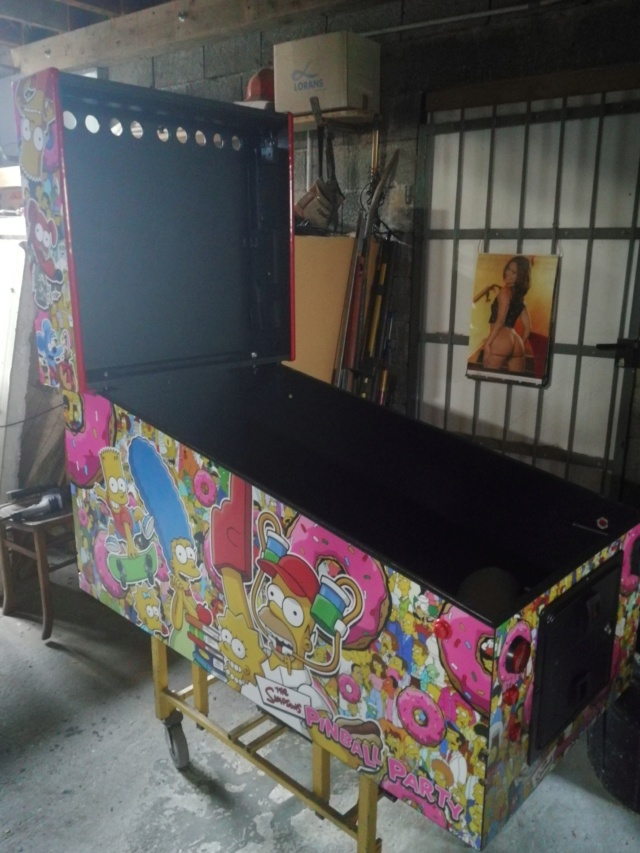

Entre temps j'ai commandé mes decals de caisse et le T-Molding... Simpson Pinball Party...

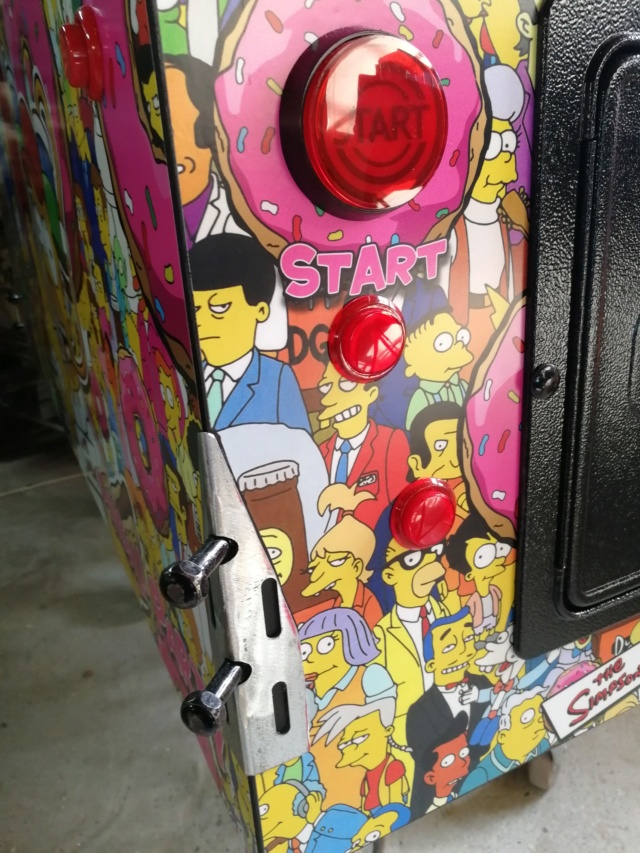

A noter que je me suis inspiré des derniers Stern pour une entretoise maison. Au top, invisible sous le pied, ça évite par la suite aux pieds d'abimer les autocollants. + Faut penser aussi à couper l'autocollant en retrait d'un bon mm sur les bords


Ensuite, les éléments métalliques sont revenus après peinture + vernis au four

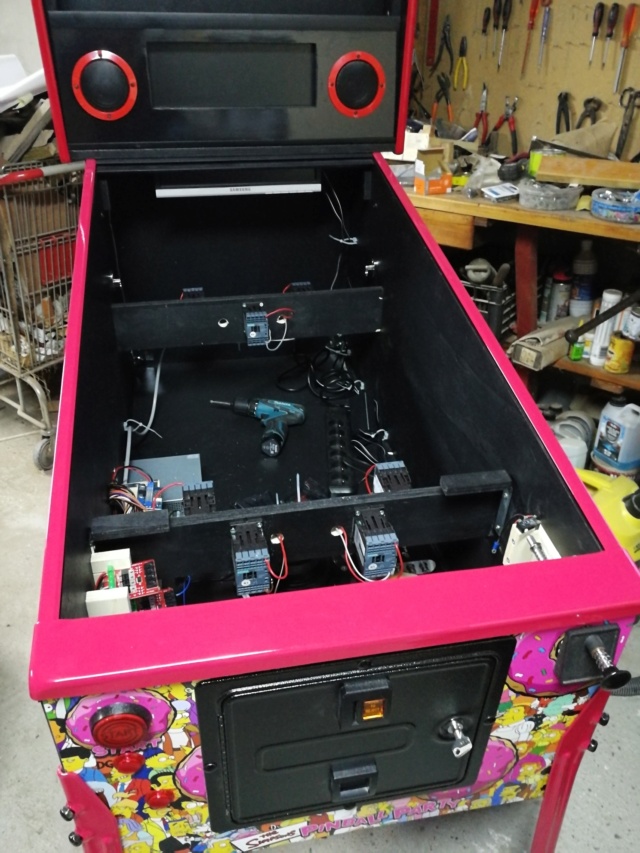

On débute le câblage





A partir de là, cela commence à se préciser, et cela motive d'autant plus pour avancer.

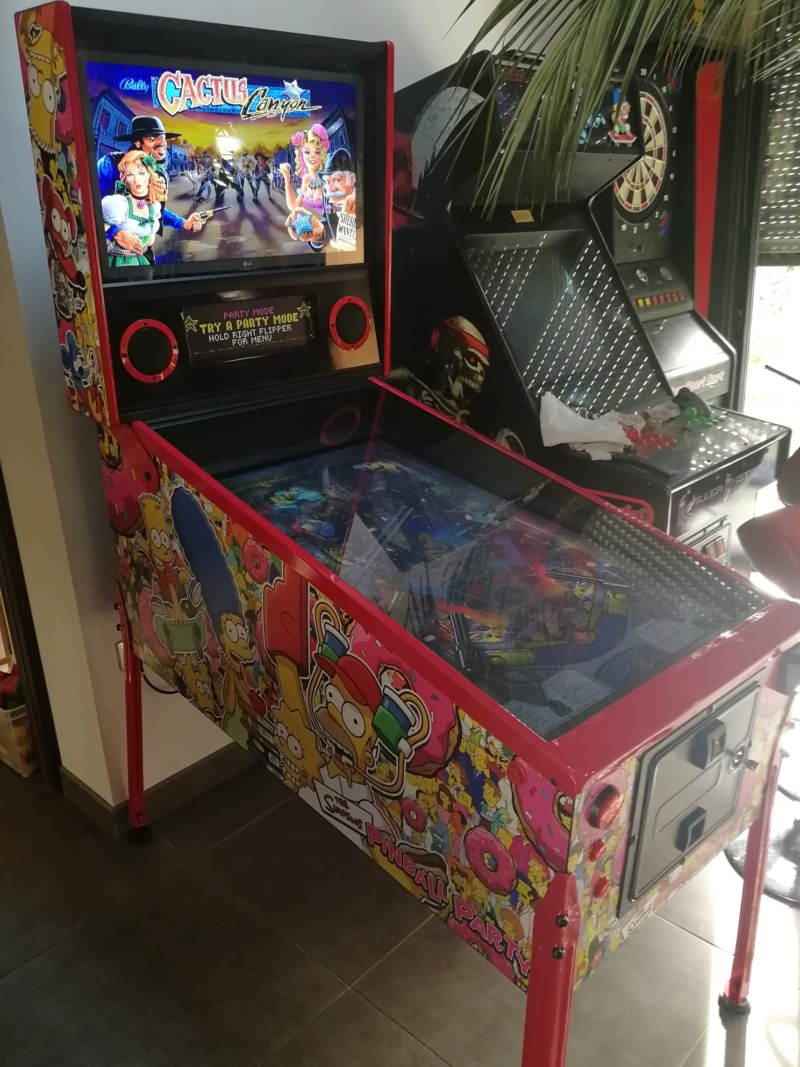

Donc rapidement, mise en place des écrans et début des configs logicielles. Et le Pincab à pu faire son entrée dans le salon.



Voilà, donc cela commence à bien tourner. Depuis j'ai rajouté des leds en dessous et à l'arrière, et il me reste à brancher mes shakers, knockers et balancier de tilt. Mais avec toutes ces configs logicielles, ce fut long et maintenant que ça tourne pas mal, j'ai la flemme...

A régler encore : Tous mes contacteurs fonctionnent sous VPX, mais sous PFX3, je n'ai que ceux des batteurs de flip. A creuser...

Pour la suite, je pense retravailler mon DMD panel, j'ai un ami qui fait de la découpe laser dans le métal, je vais lui commander une plaque gravé, et puis cela me permettra de coller une vitre devant mon écran de DMD. A voir ce qu'il pourra me faire...

Et faut aussi que je fasse faire un autocollant pour finir l'encadrement de mon fronton.

Voili, voilou, merci de m'avoir lu, et puis si cela peut vous donner du courage et des idées, et bien tant mieux

Allez le Pincab m'appelle j'y retourne.



PS: j'adore PFX3, la fluidité, la dynamique des billes, les modes tournois,...Le top
A+ SMC

Super boulot !

t'as réussi à monter tout cela en combien de temps ?

Salut Krys76,

Entre un pote qui en même temps, m'avait apporté un Genesis Gottlieb à dépanner, + ma femme qui râlait que j'étais toujours fourré sur mes flips  ... J'ai été un peu ralenti.

Donc j'ai commencé mes commandes d'écrans en juillet/août, la peinture des pieds lockbar qui devait être faite en 15j a pris 5 semaines.
Et puis c'est mon premier vrai Pincab, et comme je n'aime pas refaire les choses, j'ai perdu du temps à réfléchir, mesurer, remesurer, etc...

Bref quand on se lance dans ce style de projet, c'est long et on y passe bien 3 mois et +

A+

Superbe boulot, j'adore.
Un peu plus de 3 mois ça va, j'ai mis un an ...

@hypermc ah ouais 3 mois c’est rapide....

Je suis beaucoup beaucoup plus lent

Je reviens sur le front end, tu n’as pas essayé PinUp System ?
Bien plus simple qu’il n’y parait, et surtout d’une puissance et d’une richesse impressionnante.

Super boulot et belle salle de jeux !!!

Je suis super fan !
Tu as fait une très belle réalisation

Merci pour vos messages, c'est très sympa ,

Ce qu'il y a de terrible, c'est que je viens de terminer le câblage, et...


Et là je me dis allez petite partie peinard, pour tester le knocker + le shaker.
Alors le shaker, n'achetez surtout pas ça, je n'appelle pas ça un Shaker, pour moi ce serait plutôt un vibromasseur
Sur un vrai flip, un shaker ça vous fait trembler le flip. Ici, c'est de la vibration dans les mains... Bref c'est nul

Le Knocker, que j'ai mis juste devant le shaker, comment dire, lui il claque tellement fort, que j'en ai presque peur de claquer... Je stresse à chaque loterie... Va falloir que je mette du caoutchouc ou un autre tuc pour atténuer.

Et ensuite, et bien le top du top, j'ai Windows10, qui viens de me dire que mon dossier Desktop est endommagé et illisible.

Plus d'icones de bureau, c'est un fichier système donc impossible de le remplacer, même en mode administrateur sous une invite de commande, accès refusé... Ce rajoute à cela mon antivirus AVG, qui me dit "OUPSSS It's a bad day, votre antivirus est installé mais ne semble pas fonctionner".
Windows qui me donne des alertes de sécurité que je n'arrive pas à corriger.
Impossible aussi de recréer un autre administrateur pour reconstruire un nouveau bureau.
Pinball FX3 qui m'a fait un crash soft et depuis il demande à être réinstallé, des écrans bleus récurrents, et j'en passe...
Bref je pense que j'ai chopé un virus

J'ai commandé un nouvel SSD de 1TO, je vais repartir sur une réinstallation complète de windows... A peine, y'avait tout qui tournait, et ben faut tout refaire, et puis avec l'âge on a tendance à oublier comment on a fait, je suis... DEGOUTE

En tout cas, pensez bien à tout noter dans vos install, on est jamais à l'abris de devoir tout refaire

A+

Bah pour réinstaller suis mon tuto pas à pas https://www.pincabpassion.net/t11036-tu%E2%80%A6ns-l-ordre
Sinon chopper un virus sur un pincab, alors ça???? Normalement tu ne vas pas trainer sur des sites louches, pas besoin. D'ailleurs moi j'incite à ne pas mettre d'antivirus.

Pas de bol @hypermc ,
Vu le travail de configuration du cab , sans parler des médias du frontend....des heures de travail....le mieux est de faire des sauvegardes régulières de ton système via un logiciel de clonage. Il me semble d'ailleurs que ZED le conseille dans son super tuto
Pour ma part , je laisse une petit HDD (non branché !! ) dans le cab et de temps en temps je le branche et je fais un clonage du disque système avec le logiciel easeUS partition master . En cas de problème , tu peux rapidement retrouver ton système
fonctionnel.
Bon courage en tout cas !

Merci Zedrummer, il est très bien fait ton tuto, le top, je vais suivre cela pas à pas

Oui, en attendant l'arrivée du nouveau DD, je vais essayer de ne rien oublier dans mes sauvegardes...

A+




Merci Tyra38, pas mal ton idée du clonage et du HDD que tu branches de temps en temps...
Je vais y songer à l'avenir, j'ai pas envie que ça recommence

Salut @hypermc,

et avec un peu de bol, tu pourras connecter ton ancien hdd en externe pour y récupérer tes dossiers tables et médias pour éviter d'avoir à les re télécharger, c'est déjà ça ...
