[WIP] 85% Pincab 40" Star Wars MAJ 01/04/2021

Et bien voilà, je me lance. Après observation, lecture des tutos, optimisation des tables sur mon PC de bureau, c'est parti pour une réalisation.

Objectif : Comme cette période est un peu difficile pour moi, l'objectif est de faire un pincab à bas cout en récupérant le maximum de choses, et en réalisant le plus moi même !

Le PC:

Le Cabinet:

Réalisation :

Pour les plans je me suis fait un mix entre un plan de widebody williams remis à la taille de mon écran, mais dans le futur, un 43 pouces devrait pouvoir rentrer avec un chausse pied !

J'ai commencé par désosser mon futur playfield :

Le cadre, les enceintes intégrées, le capot arrière,le support du pied et me voilà avec un beau rectangle qui va bien mieux s'insérer dans le cabinet.


Et maintenant un peu de découpe de bois et d'assemblage avec colle et tourillons


Et voici une belle caisse en bois :

Quelques coups de défonceuse, un peu de peinture, des charnière et le boulot du week-end est presque terminé !

Super démarrage sous le soleil franckleck !

Hâte de découvrir la suite...

Petit résumé du travail en cours.
J'ai réalisé un tiroir à l'arrière pour intégrer l'ordi ainsi qu'une porte pour accéder plus facilement au bazar. Sur le coté l'alim générale, son fusible et son interrupteur.


Mise en place de la carte mère, alim, SSD grâce à des impressions 3D ( support PCB, support SSD et support pour la future ARTCAB/KL25). Un ventilateur en fond de caisse pour aspirer l'air frais et un sur le tiroir pour l'évacuation.


Puis vient le montage à blanc des écrans et premier allumage. L'écran DMD ne s'allume pas encore, il me manque un adaptateur DP-HDMI (grrr).
L'écran est un peu trop bas et trop en arrière, mais j'ai tenté de réalisé un support de playfield réglable dans toutes les postions pour ajuster l'écran lorsque j'aurais mon lance bille.


Dans la semaine j'ai reçu pleins de trucs pour le week-end :
- Mon UPC/KL25Z
- un potentiomètre 10Ko
- Une porte chinoise avec serrure et monnayeur électronique
- pleins de boutons à câbler.

Je vais pouvoir m'occuper de la face avant...

Chouette boulot, bravo!
Le meuble de BG semble juste trop haut, pourquoi tu n'as pas collé tes écrans l'un à l'autre?

zedrummer a écrit:

Chouette boulot, bravo!
Le meuble de BG semble juste trop haut, pourquoi tu n'as pas collé tes écrans l'un à l'autre?

Pour le meuble BG c'est vraiment un essai, il n'est pas fini de découpé, les bords doivent etre arondis, l'ecran du bas doit descendre et je veux laisser de la marge pour placer un 28 pouces en BG ( pour l'instant c'est un 22 pouces). ça sera le travail du jour avec sa peinture si le temps ne se met pas contre moi !

Après, un 28" 16/9, ça ne doit être guère plus grand qu'un 22" 4/3

Salut,
Pour la taille des écrans, ce joli tableau est bien pratique
https://www.lememento.fr/taille-ecran-pouces-cm
Avec un 28 16:9, tu as tout de meme 15 cm de plus en largeur.
Apres c'est toute une partie de la réflexion sur un pincab.
Les 26 a 28 pouces semblent bien adaptés pour un pincab et en rapport avec la taille de la boite du backglass, dans les 70 cm si j'ai bien retenu les leçons.
Et pour le dmd, sans une vraie matrice dmd, un 21 ou un 22 peut aussi faire l'affaire, et en 16:9 ça prend moins de place dans la cabine.
Après ça c'est pour de l'échelle 1:1, je ne sais pas encore si mes moyens me permettront de me prendre un écran de 40 pouces.
Mais niveau proportion générale des écrans, ça me semble pas mal. En tout cas, très bon Wip.
Tcho

Oui oui je parlais de la hauteur, comme je disais je trouve qu'il y a trop d'espace entre ses écrans. Il y a une 15aine de MM en hauteur entre les 2

Voici l'avancement des travaux :

Coté électronique, l'UPC à fait son apparition en trônant en plein milieu du pincab

La connexion des boutons en façade est terminée et la lumière des boutons start et launch sont cablés sur l'UPC pour tester le DOF. Tout à l'air de bien se comporter.
J'ai intégré dans la porte un monnayeur low cost de chez Ali. Pour moins de 10€ on peut insérer une pièce pour déclencher l'"insert coin". Le projet futur c'est d'avoir des jetons personnalisés à distribuer aux joueurs...


Une petite vue de la face avant presque terminée, il ne manque plus que le plunger en cours de montage...


Mise en place des logiciels, pour le frontend mon choix s'est posé sur PinballY couplé au "GameManager" de pinballX ( il récupère en 3 secondes les médias et pinballY les gère directement)

Et enfin les premiers essais pour voir la jouabilité du zinzin. C'est vraiment fun !

Pour la suite :
Mon choix s'est porté sur des solenoid que je veux personnaliser au niveau du son produit. C'est vraiment moins cher que du contacteur ! ! ! Reste à les recevoir... J'ai aussi commander deux lampes led 12V pour les strobos.
La commande des pieds, lockbar et charnières du fronton est en cours avec à la clé, peut être, quelques surprises...wait & see.

Voici le travail de ces derniers jours.
Le Fronton poursuit sa mise en place.
Le Cache divise le DMD qui a pris une apparence 16/10. coupé en deux, une partie pour le DMD et une pour le Topper.
Il accueille un caisson de Bass et deux enceintes avec leds. Il y aura juste au dessus deux Stobes que je viens de recevoir.
La Caisse se remplie aussi un peu, j'ai reçu ma première alim mais pas le seconde
Un support de fusibles imprimé en 3D et trône au milieu le combo UPC/KL25z

J'ai ajouté le bouton Night mode juste à l'ouverture de la porte.


Coté projets, le premier prototype des futurs pieds est sorti du laser. Full inox, déco star wars, reste plus qu'à y mettre un coup de plieuse et faire souder le pied réglable.


Je me taraude la tête pour installer un laser dans le fronton qui illuminerai le plafond lors de déclenchement DOF, mais je ne sais pas trop comment l'assigner dans le DOF. Je débute dans ce domaine ! ! !

Le truc, c'est de trouver l'event du DOF qui correspondrait exactement à quand tu veux déclencher ton laser. Le DOF fonctionne comme ça, il a une série de devices qui sont déclenchés en fonction de la situation, tel bouton quand il doit être allumé ("Credit", s'il n'y a plus d'argent), un contacteur quand la "balle" rebondit contre un slingshot ou un bumper, et donc il faut trouver ce qui va te correspondre. Après, c'est simple à mettre en oeuvre.

excellente idée, je viens de faire un essai en le déclarant comme un baecon dans le DOF et ça marche très bien. J'en ai même profiter pour le déclarer dans le pinup menu du dof pour mettre de l'animation.
Reste plus qu'à percer le fronton pour intégrer l'engin et hop un plafond étoilé.

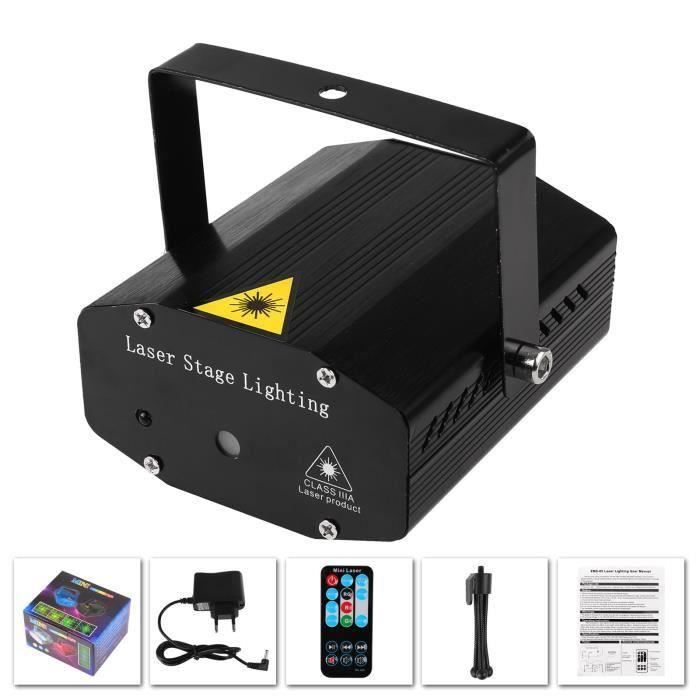

Pour les curieux, c'est ce genre d'engin : une vingtaine d'euro maxi et ça fonctionne en 5V

Après quelques essai et un peu de bricolage, voici un aperçu de ce que peut donner un laser intégré dans le fronton. Le laser est orienté pour éclairer le plafond et pas les yeux du joueur !

Reste plus qu'à mettre une petite vitre devant découpée au laser dans un bout de plexi

Petite avancée dans le pincab, hier j'ai passé la journée à apprendre photoshop pour réaliser ma déco.
Elle n'est ni originale ni récupérée totalement.
Je suis parti d'une déco toute faite que j'ai modifié et agrémentée à ma sauce.
Voici le résultat. Impression en cours...

Sympa, joli boulot!

Bonjour,
Ça chauffe beaucoup ton éclairage laser ?

Non l'éclairage laser chauffe assez peu. Consommation : 1A sous 5V et il reste allumé assez peu comme il est déclaré comme baecon dans le DOF. Ce genre d'appareil c'est prévu pour tourner toute une soirée sans s’arrêter !

Cette semaine mon fils a fait chauffer le laser, la plieuse et le TIG. Il en ressort 4 jolis pieds pour le pincab.
Je profite du dimanche pour les monter et faire quelques photos.
J'ai dégoté une tige filetée de 10, des écrous borgnes (mince j'en ai pas assez, il faut faire une virée à brico-truc), quelques trous bien placés...

On sert le tout sur la caisse avec les petits renforts intérieurs qui vont bien et :



Et ça commence à prendre forme. Les pieds ont leurs deux faces différentes, sur l'une un sabre laser, sur l'autre le logo Star Wars, si bien qu'une fois en places, le pieds laissent apparaitre toujours chaque logo sur chaque face du pincab


Pour L'instant l'inox est resté brut, j'ai juste effacé les marques de plieuse avec un légé ponçage. Bien sur, au bout il y a le petit vérin réglable.



Fiche technique du pieds

Inox 3mm	Un peu plus épais que le standard pour pouvoir les ajourer
Découpe laser	Pour la précision
base avec filetage	Pour monter un vérin, un tampon ou des roulettes

Du super travail, j'adore !

Ça coûte quoi des pieds comme ça Avec une découpe laser ?

On a pas calculé exactement mais autour d'une centaine d'euros les 4 pieds. A savoir qu'on reste moins cher que des vrais pieds, en plus solide, en moins contraignant quand on aime pas trop la peinture, et en plus personnel !
Et je me disais même qu'un bandeau LED à l’intérieur de la cornière ça pourrait faire pas mal !!!

C'est superbe, bravo! Toujours plus de chouettes idées sur ce forum...

Magnifiques ces legs, vraiment bien joué !

Juste avant le week-end j'ai reçu ma déco commandée chez pixart printing. Y'a pas à dire c'est plutôt chouette !

Il n'y a plus qu'à se mettre au boulot.
J'ai commencé par le fronton, c'est le plus facile.
Droite et gauche :



On peut voir à l'arrière plan ma borne PM88 qui trouvera sa place à coté du pincab.



Comme il fallait tout démonter pour poser les décos, j'en ai profité pour faire un petit polissage des pieds inox et imprimer des protections de caisse blanches qui dépassent de 5mm de chaque coté du pied.

Par contre en remontant, c'est là que j'ai fait ma connerie. Deux leds de boutons étaient inversée et j'ai voulu faire l'échange à chaud. C'est a ce moment que les fils se sont touchés et que ma KL25Z a fait une petite fumée

Reste plus qu'à en commander une nouvelle. Et pendant ce temps je me suis dit que c'était le moment de remettre de l'ordre dans le cablage.

J'ai fabriqué un support pour l'UPC/KL25/fusibles avec un morceau de nylon qui trainait dans le garage.
Un peu de peinture et de déco ( avec les chutes de vinyl) et voilà :

ça commence déjà à faire plus propre ! Et sur la droite de la dernière photo j'ai bricolé un shaker du pauvre avec un moteur trouvé dans un ancien gamepad...Mais la question finale : c'est alimenté en 5V ou en 12V ce genre de bidule ???

Bonjour,
Si ton gamepad se charge via USB, c'est probablement du 5V - voire moins.

Il ne se charge pas, c'est un vieux pad filaire. Il doit donc être en 5V non ??
