[TERMINÉ] Pincab de Dark38

Cool le fronton!

Tu veux l'upgrader en KisPin c'est ça hein?

 le topper

Bien vue le topper. Il est retro éclairé du coup?

tetrafred a écrit:

Bien vue le topper. Il est retro éclairé du coup?

Merci,
il le sera

Porko a écrit:

Cool le fronton!

Tu veux l'upgrader en KisPin c'est ça hein?

Pour y plier plus, ca va etre dur

Bonjour,

une petite update:

DMD:
Création d'un pochoir pour faire le sigle "W" de williams à la bombe argent sur les grilles d'enceintes.

" />

" />

Résultat final:

" />

J'ai également reçu en début de semaine des goulottes de passage cables pour faire un peu de rangement, il y en avait besoin
(merci Ozy pour le lien  ).

" />
Et c'est partit...

" />

" />

" />

" />

" />

" />

" />

" />

" />

" />

Et voila en c'est pas parfait mais c'est déjà mieux visuellement.

Ca fait déjà plus propre

Ta ledwiz n'est qu'a moitié fonctionnelle? Il te manque deux puce ULN sur la partie gauche sur tes photos.

tetrafred a écrit:

Ca fait déjà plus propre

Ta ledwiz n'est qu'a moitié fonctionnelle? Il te manque deux puce ULN sur la partie gauche sur tes photos.

Cest clair

En fait, elle est comme ça d'origine... c'est une version qui a quelques années (j'ai du l'acheter il y a peut près 3 ans, je pense).
Je me sert du coté droit, jamais testé de piloter quoi que ce soit de l'autre coté pour le moment.

salut pas toujours évident de ranger tous le cablage
tu n'as pas mis de diode sur tes contacteurs??

cox a écrit:

salut pas toujours évident de ranger tous le cablage
tu n'as pas mis de diode sur tes contacteurs??

Salut,
bien sur que oui, sous la gaine thermique fil bleu.

ah ok  sur la photo je ne voyais pas c'est rassurant

Beau travail

Salut,

petite avancée:

je me suis fait quelques stickers sur papier adhesif pour la porte (et autre)

" />

" />

J'ai soudé et posé 2 bandes LED RGB dont une pour l'illumination du topper, le tout relié à la Ledwiz.

" />

" />

La préparation pour le topper

" />

" />

Lumière

" />

" />

" />

" />

" />

En prévision:
- Fabrication cache en plexi pour la bande LED au dessus de l'ecran
- Ajout de 3 contacteurs pour les bumpers
- Ajout d'une alimentation 24v et relais pour les contacteurs.
- Ajout d'un moteur 12V, variateur de vitesse et relais.
- Finitions

Bonne soirée.

beau boulot...

Ca claque bien la brande led je trouve...

Ozy

ozywan a écrit:

beau boulot...

Ca claque bien la brande led je trouve...

Ozy

+1

Merci les gars
et en plus elles changent de couleurs suivant les différentes tables

A+

La classe Dark !

Pour changer la couleur de la barre de led, tu passes par la LedWiz ?

bilbrigante a écrit:

La classe Dark !

Pour changer la couleur de la barre de led, tu passes par la LedWiz ?

Yes,
Câblé sur la ledwiz et sorties en rgb dans le DOF config.

Bonsoir,

l'avancée de la semaine:

j'ai un peu personnalisé le PinCab, il porte officiellement le nom de "dark PINCAB"

" />

Ingrédients:
- bande de plexi.
- Assemblage de lettres imprimées sur papier adhésif, découpées et collées sur le plexi.
- découpage et collage de 4 emplacements pour domes de chaque coté du lettrage.
- Couches de peinture noir en bombe sur la face avant.
- Leger ponçage de la face arrière au papier de verre pour avoir un effet plus opaque.
- Décollage des parties adhésives après sechage.

" />

Plaque posée devant la bande Led

" />

" />

Et un petit test d'illumination

" />
(La photo fait un peu baver la couleur)

- Mise en place des domes

" />

J'ai du coup préparé l'emplacement des nouveaux contacteurs (3 pour les bumpers)

" />

Ajout d'une alimentation 24V pour les contacteurs.

" />

" />

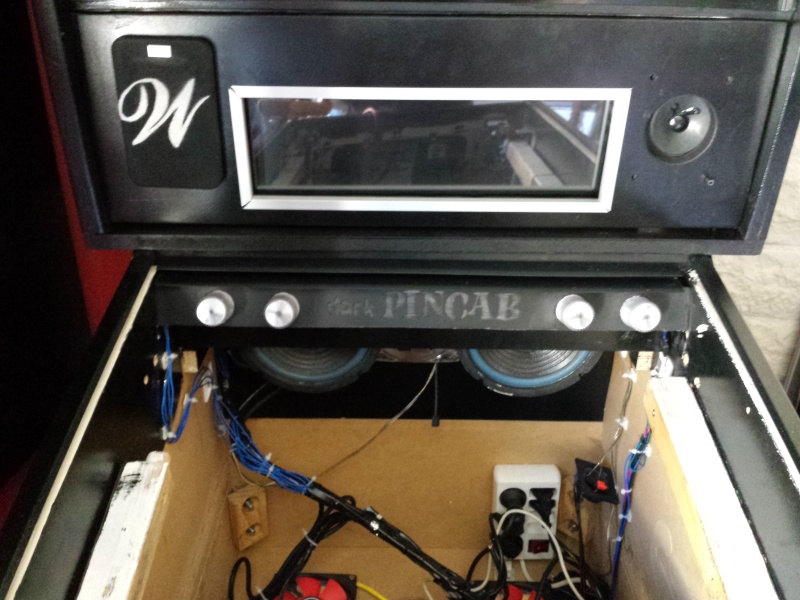

- Ajout de profilé 10X10 aluminium anodisé autour de la fenètre score du DMD (en cours de réalisation   )

" />


" />

A suivre:
- Finitions pose profilés aluminium DMD (et peut etre aussi tout autour du fronton en facade, on verra...  )
- Préparation Moteur 12V + variateur (pose et cablage).
- Pose et cablage contacteurs 24V.

A+

Bien vu ton enseigne perso.

beau pincab t'assure et ta naomi et vraiment belle j'adore!!!!!

J 'aime bien ton enseigne ça claque

dreamania a écrit:

beau pincab t'assure et ta naomi et vraiment belle j'adore!!!!!

Salut,
merci

J'ai vu la resto de ta Naomi, beau boulot également.
La mienne etait en mauvais état (trace de cloppe, jaunie, crasse...), mais pas autant que la tienne.


Ton écran a l'air d'etre réglé tip top

A+

@ unbreak38 et cox:




Merci les gars

j'aime bien ta barre dark pincab ,très original , bon boulot..................... :ji8:
