[TERMINE du moins pour le moment ... lol !!!] PINCAB de Grozby88

dsl Grozby avec un s c'est plus facile c'est pour ça

Ou alors grozbise c'est bien aussi

Compte-rendu du bricolage du samedi matin :

Arrivée à 8 heures ce matin chez Michel, mon collègue de boulot. on sent tout de suite que l'on va être bien pour bosser :

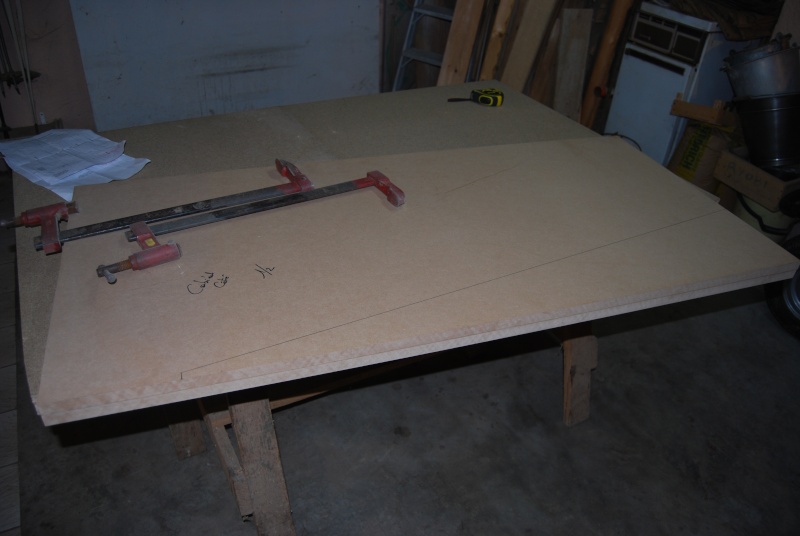

Allez c'est parti, on attaque la découpe en pente des côtes de la caisse :





préparation et calage pour la découpe à la scie circulaire :



Et voilà ... après un fignolage à la scie sauteuse pour les petits décrochement, les 2 côtés c'est fait:



Tracage des rainures d'encastrement du playfield :

côté droit --> rainure de 2,2 cm de large et de 11 mm d'épaisseur



Côté gauche --> rainure de 4,3 mm de large et de 11 mm d'épaisseur



5 passages de défonceuse plus tard ... c'est cool :







Bon on met çà de côté et on passe au différents perçages du fond du cabinet, à savoir 3 perçages de D120 mm pour l'arrivée d'air frais et 1 perçage de D183 pour le subwoofer :

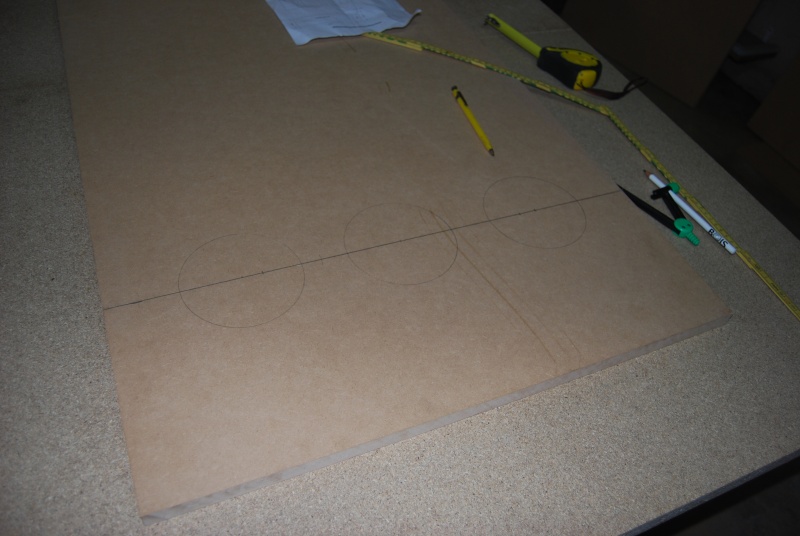

tracage des 3 x D120 au compas :



Un coup de scie sauteuse plus tard ... et voilà le résultat (bon je reconnais que c'est pas super régulier ... mais bon une scie sauteuse avec une lame à chantourné c'est pas simple à utiliser ...(mais on s'en fout ce sera caché par les ventilos!!! mdr)



Il est temps de passer à la découpe de la face avant pour intégrer la coin door .... je fais çà à l'arrache car je n'ai pas la porte sur place ... elle est au décapage !!! sic (j'espère juste que les côtes transmises par tel hier soir sont justes ... on verra bien !) :

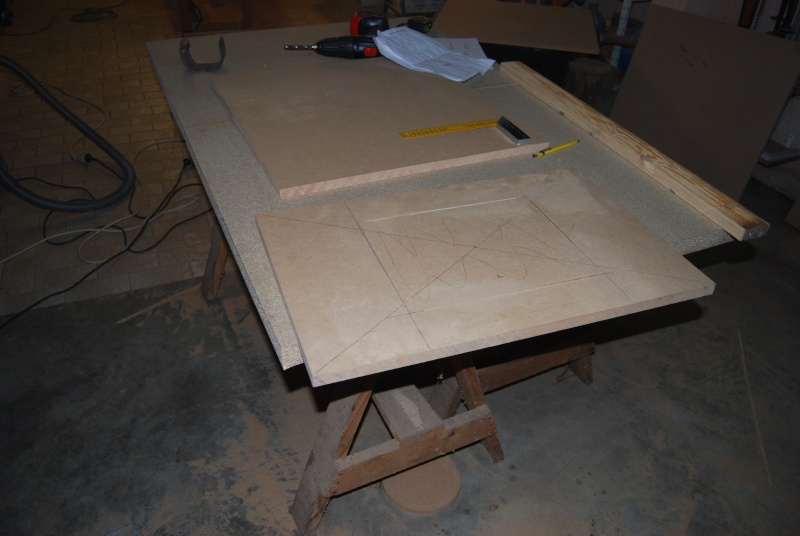

centrage et tracage de la découpe:



passage à la scie circulaire de table pour couper le plus gros bien droit !!! :

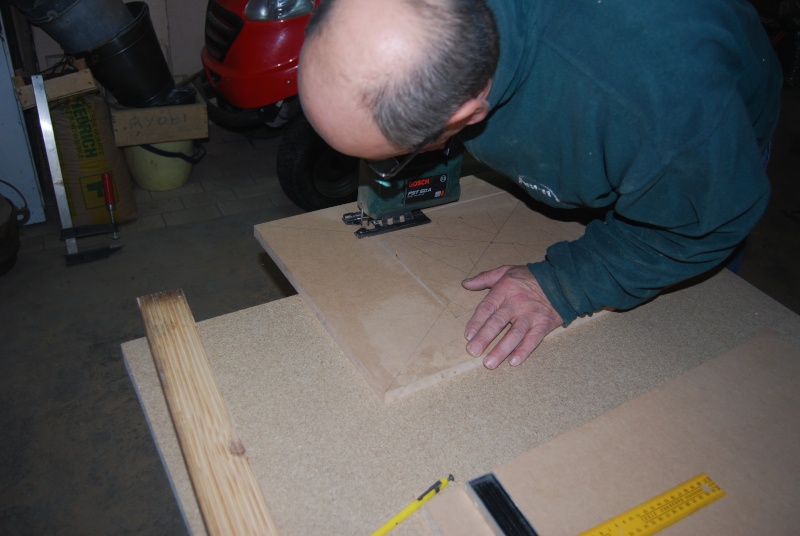

finition à la scie sauteuse pour les coins !!! (lol c'est pas moi sur les photos ... j'ai des cheveux et je prends les photos ... on ne peut pas être partout !) :



hé HOP ... Michel a l'air bien content (... et moi !!! pfff un problème de moins ! )

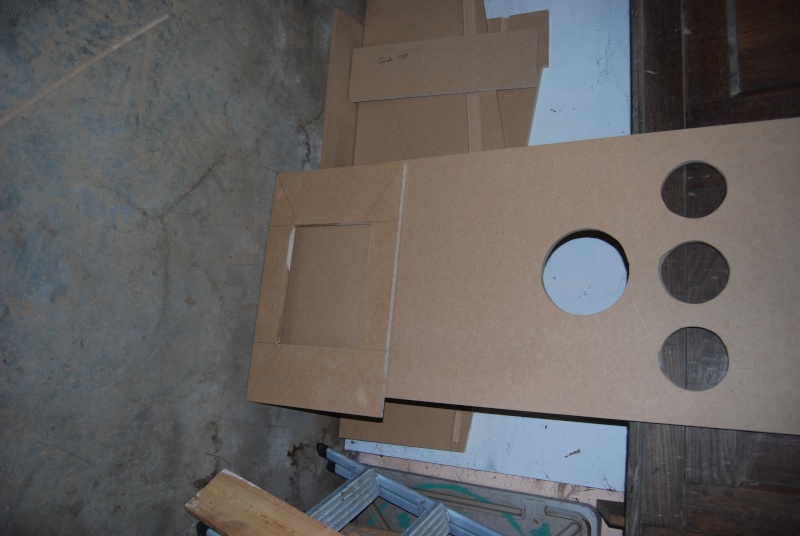

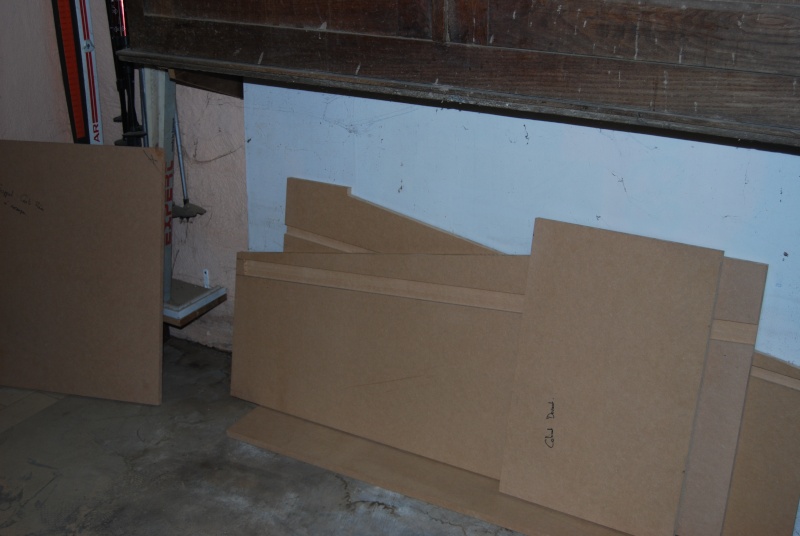

On continue à stocker les pièces dans un coin ... pour débarrasser le chantier au fur et à mesure :



Et zou c'est reparti avec la découpe des côtes du fronton :

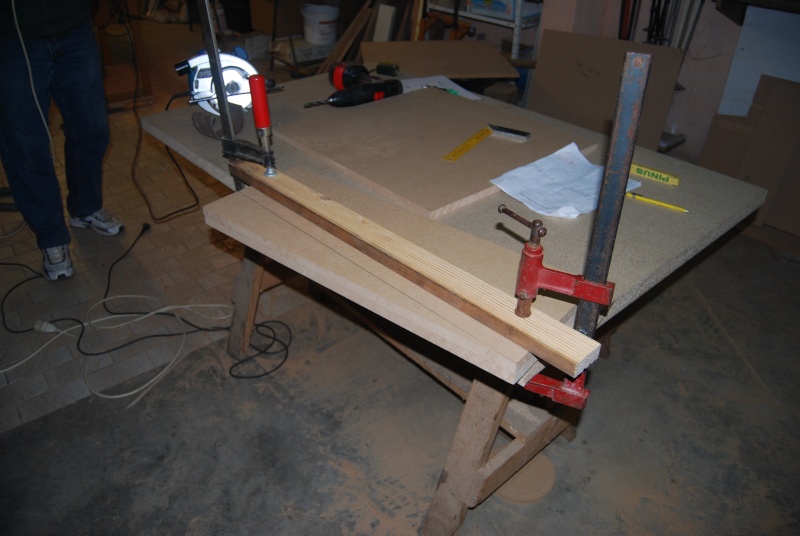

pose du calage de guidage de coupe :



Et voila la backbox qui se profile gentiment :



Et c'est tout pour aujourd'hui les amis après 4 heures de boulot. Demain matin RDV à 9 heures chez mon collègue pour assembler la caisse ... je lui ramène la TV pour test d'encastrement avant assemblage définitif.

Bon samedi et bon après-midi ... je vais faire une petite sieste moi !!! lol

Toujours aussi bien détaillé.
Si j'ai bien compris ,c'est toi qui scie et Michel qui prend les photos
En tout cas dis a Michel qu'il a bien bossé et cool l'atelier.

exellent, c'est bien parti maintenant, va y avoir du lourd... bonne continuation, A+

Très Beau travail j'adore la place pour travailler!!!

Salut les amis !!!

Bon, le bricolage de ce matin a été écourté pour cause de grosse gastro de mon collègue ... à peine commencé, il est parti dégueuler tout ce qu'il pouvait !!! terrible !!!

Vu que j'avais pris la peine d'emmener les écrans, on a pris le temps de tester le positionnement :

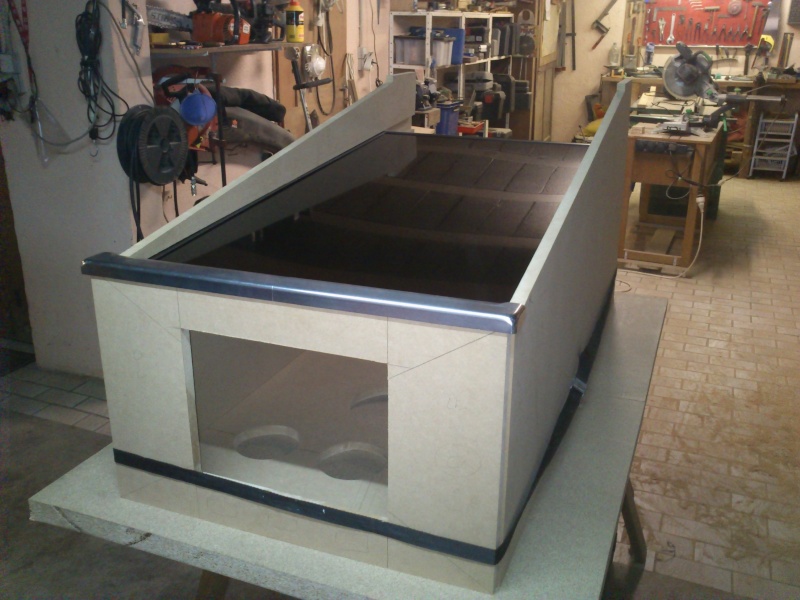

Voici le bébé monté sans vis :





Après avoir mis une sangle pour maintener le tout, test d'enfilage du playfield !!! ouf çà passe les doigts dans le nez !!! cool !!! il faudra juste que je cale un peu à gauche pour remonter de 2 mm :



Wow de face, çà le fait quand même !!! :



Ceci étant validé, nous avons rapidement remonté à blanc et sanglé la backbox pour voir le positionnement du 24" et du 17" .... bah les 2 passent sans avoir à traverser dans le cabinet :



Je pense opter pour une pose très haute du 24" avec un artwork entre lui et le DMD, qu'en pensez vos ?

Voilà c'est malheureusement tout pour aujourd'hui !!! a bientôt

Pourquoi pas.
C'est mon avis personnel ,je trouve que les dmd trop grand,le problème c'est que les pixels sont trop gros.
Mon cache dmd je l'ai refais,en réduisant longueur et largeur.
Bon boulot et hâte de voir la suite.

Comment tu va faire pour enlever ton lcd, qui ce retrouve dans les mortaises,car si tu veux travailler dedans, car il y a toujours quelque chose a faire,tu seras obligé d'enlever le lcd.

Moi j'enlève la vitre je hôte la admi et alimentation et hop le lcd peux s'enlever et j'ai la place pour travailler dedans.

Tres Belle réalisation meme si comme bip bip j'aime pouvoir retirer l'ecran.

Par contre L'ecran du fronton est vraiment trop petit par rapport au fronton?

bip-bip-72 a écrit:

Pourquoi pas.
C'est mon avis personnel ,je trouve que les dmd trop grand,le problème c'est que les pixels sont trop gros.
Mon cache dmd je l'ai refais,en réduisant longueur et largeur.
Bon boulot et hâte de voir la suite.

Comment tu va faire pour enlever ton lcd, qui ce retrouve dans les mortaises,car si tu veux travailler dedans, car il y a toujours quelque chose a faire,tu seras obligé d'enlever le lcd.

Moi j'enlève la vitre je hôte la admi et alimentation et hop le lcd peux s'enlever et j'ai la place pour travailler dedans.

Je pourrai très facilement retirer le playfield en ouvrant la porte arrière du cabinet et en le faisant coulisser vers l'arrière. De plus, je vais monter un chassis bois sur le fixations VESA et je vais intégrer une poignée pour pouvoir le tirer plus facilement

Starlion a écrit:

Tres Belle réalisation meme si comme bip bip j'aime pouvoir retirer l'ecran.

Par contre L'ecran du fronton est vraiment trop petit par rapport au fronton?

Merci Starlion ... tu as raison pour la taille de l'écran ... mais je ne vais pas pouvoir acheter une TV 32 pouces tout de suite donc en attendant çà va le faire.

On verra par la suite pour une éventuelle évolution.

Moi mon 47 pouce ne tenait pas dan la caisse d ou mon projet full screen la tv posé sur le bord!!

je note que ton écran s'enfonce vers l'AR par rapport à la diagonale, qu'il ne suit pas le bias, presque à l'horizontal, pourquoi as tu fait ce choix ?

sinon ça fait un sacré bébé ton pincab, bon courage, A+

Si tu peux enlever le lcd par l'arrière c'est parfait lol.
Wilix l'inclinaison ça fais comme mon pincab et le première de sarlion pincab 2000,il faut qui monte les pieds arrière comme sur les vrais flippers.

willix a écrit:

je note que ton écran s'enfonce vers l'AR par rapport à la diagonale, qu'il ne suit pas le bias, presque à l'horizontal, pourquoi as tu fait ce choix ?

sinon ça fait un sacré bébé ton pincab, bon courage, A+

Salut Willix,

En fait j'ai tracé un plan sur excel à l'echelle et j'ai pivoté ma rainure de 6° par rapport à l'horizontale (ce qui se fait dans ce genre de montage encastré 5 ou 6°) pour récupérer mes côtes de tracage tout simplement.

C'est avec ce genre d'inclinaison que l'on obtient le meilleur effet de profondeur d'après les forums anglophones.

voilà voilà

Alors c est d'apres des forum aglophone mais dans le rendu je peux te dire que c est mieu avec un peu plus d inclinaison a mon gout sur tous les pincab que j'ai j ai incliné un peu plus l 'ecran!

Apres c est aussi selon la taille de la personne de l inclinaison du pincab niveau des verins ect...

oui c'est que pour retirer le lcd c'est mieux... par contre avec les pieds le bas de caisse reste horizontal ou presque, ça ne changera pas le fait que l'espace entre la vitre et l'écran est différent en haut de en bas, ça m'a toujours intrigué les différentes config... Sartlion disait qu'il faut faire des tests, c'est sur, les tables sont en persectives aussi, je ne sais pas moi ça me parait plus naturel de le mettre dans le même axe...

tu viens de répondre à l'instant, donc ok pour ça, A+

Starlion a écrit:

Alors c est d'apres des forum aglophone mais dans le rendu je peux te dire que c est mieu avec un peu plus d inclinaison a mon gout sur tous les pincab que j'ai j ai incliné un peu plus l 'ecran!

Apres c est aussi selon la taille de la personne de l inclinaison du pincab niveau des verins ect...

Quand on aura plus que les vérins à régler !!! lol ! mais bref j'en suis encore loin ! çà me fait chier de ne pas avoir mon propre atelier ... je serais dedans à cette heure-ci !!! MDR

Coucou les foufous,

En attendant la reprise du bricolage du WE, je travaille sur la déco du cabinet avec mon jeune padawan et çà progresse !!!

Voici le deuxième jet :

fronton gauche :



side cabinet gauche:



side cabinet droit :



Reste à fini le fronton droit (avec Yoda) et la face avant ...

Je vais également habiller le devant du fronton (comme mon écran 24 " est un peu petit) avec un artwork mais j'attends les côtes définitives pour attaquer.

A+ les amis

Oui cette image est connu attention de la prendre en très haute résolution sinon l impression sera pixeliser pour la caisse je parle

purée ça claque bien, y'a tout le monde ! j'attends Yoda...

et voilà Yoda les amis :

fronton droit



Et un début d'étude sur la face avant ... y'a encore du boulot mais l'esprit est là (l'image pas assez de résolution par contre !!!)



voilà voilou

A+

attention au detourage du logo hyperpin vas y avoir du blanc sinon!!

C'est beau tout ça,manque le nom de Star wars sur la caisse dommage.

Très jolie, vous me faite envie avec vos déco....faut que je m'y mette aussi :p
